Kantenanleimmaschine LUMINA 1380: Kantenanleimen für das Handwerk auf Industrieniveau

Kantenanleimer LUMINA von Holzher

Die LUMINA 1380 bietet in der Plattenbearbeitung eine einzigartige Kombination: Zwei Systeme für die perfekte Nullfuge. Das Glu Jet Kleberauftragssystem für den serienmäßigen Einsatz von PUR-Kleber und das LTRONIC, die neue Laserkanteneinheit von HOLZ-HER, unschlagbar in Schnelligkeit und Kosteneffizienz. Bis zu 18 NC-Servoachsen sorgen hier für höchste Automation und Produktivität. Vom Hightech-Fügefräsen bis zum kompletten Finish-Bereich bietet diese Maschine die umfassende Ausstattung für Ihre perfekte Kantenbearbeitung. Der Alleskönner in dieser Klasse.

Preise
x

Unterschiedliche Anforderungen - Unterschiedliche Preise

Der Preis für eine HOLZHER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.
Persönliche Beratung
x

Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz

Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.

Technische Details

iTronic für intelligente Automatisierung

iTronic Paket für intelligente Automatisierung

iTronic Funktionskomponenten

1. Adaptives Kappmesser

Volladaptives Kappmesser, das je nach Kantenstärke und - höhe automatisch den Druck anpasst. Ihre Vorteile:

  • Immer den richtigen Druck bei unterschiedlichen Kantentypen
  • Vermeidung unnötiger Vibrationen
  • Reduzierung des Verschleißes

2. Adaptives Druckwerk

Der Anpressdruck der einzelnen Andruckwalzen wird je nach Anwendung über ein intelligentes Pneumatiksystem perfekt angepasst. Ihre Vorteile:

  • Ausschussquoten senken Sie auf ein Minimum
  • Probewerkstücke entfallen
  • Beste Bearbeitungsergebnisse auch bei ständig wechselnden Anwendungen

3. Automatische Klebermengensteuerung

Automatische, bedarfsangepasste Steuerung der Klebermenge über Programmanwahl: Immer den optimalen Kleberauftrag bei:

  • unterschiedlichen Plattenarten z.B. Spanplatte oder MDF
  • unterschiedliche Plattenstärken
  • unterschiedliche Vorschubgeschwindigkeiten
  • EVA oder PUR Kleber
  • Anpassung an Verarbeitungsparameter unterschiedlicher Kleberhersteller

4. Automatische Spülroutine

Integrierte vollautomatische Spülroutine für PUR Kleber in der Steuerung auf Knopfdruck. Dadurch wird das Aggregat vollautomatisch mit der richtigen Reinigermenge, Temperatur, Anpressdruck vollständig gespült. (Die Reinigung ist nach 48 h erforderlich = Reaktionszeit des PUR).  Ihre Vorteile:

  • Bestes System auf dem Markt
  • PUR Kleber immer im Griff
  • Vermeidung von Fehlern beim Spülvorgang

5.  Resteklebermengenüberwachung

Die Restklebermenge und damit die noch produzierbaren Laufmeter werden vom System automatisch über einen speziellen Sensor überwacht und dem Bediener an der Steuerung angezeigt. Ihre Vorteile:

  • Der Bediener weiß zu jeder Zeit wieviel Laufmeter noch produziert werden können
  • Professionelle Überwachung des Spülprozesses
  • Optimierung der Restklebermenge im System beim Spülprozess

Edge Control Steuerung

HOLZ-HER PC-Steuerung - Zukunftssicher durch hohe Standards

Steuerung Edge Control

18,5" Touchscreen Farbbildschirm im 16:9 Format. Leistungsfähige Steuerung mit einfachster Bedienung für ein rationelles Ein- und Umrüsten der Maschine.

  • Farbbildschirm 18,5"-Touchscreen - Serienmäßig.
  • Grafische Bedienoberfläche, alle Informationen in Klartext und/oder Grafik.
  • Einfache Bedienung – dreh- und schwenkbares Bedienpult in Augenhöhe.
  • Einfacher Programmaufruf mit Programmnamen und -nummern.
  • Umfangreicher Programmspeicher für jede gewünschte Anwendung.
  • Einzelanwahl der Aggregate mit den Funktionen für Sollwerte, Streckenpunkte und Werkzeugkorrekturen als Grundeinstellungsmöglichkeiten.
  • Servicemeldungen in Klartext.
  • Individuelle Verwaltung für bis zu zehn Benutzer mit Passwortschutz und Einzelberechtigung.
  • Netzwerkanbindung
  • Onlinewartung, schneller Datenaustausch mit dem HOLZ-HER Service.
  • Barcode-Schnittstelle.

Kantenzuführung SYNCHRO

Kantenzuführung SYNCHRO
Kantenzuführung SYNCHRO
Kantenzuführung SYNCHRO

Kantenzuführung SYNCHRO

Das Kantenmagazin mit Synchro-Antrieb. Das Magazin garantiert durch die synchrone Anpassung an die Vorschubgeschwindigkeit kurze Werkstückabstände und optimiert zugleich die Kantenüberstände.

Kleiner Einlaufwinkel aufgrund des Düsenkonzepts - problemlose Zuführung von Massivholzkanten bis 15 mm.

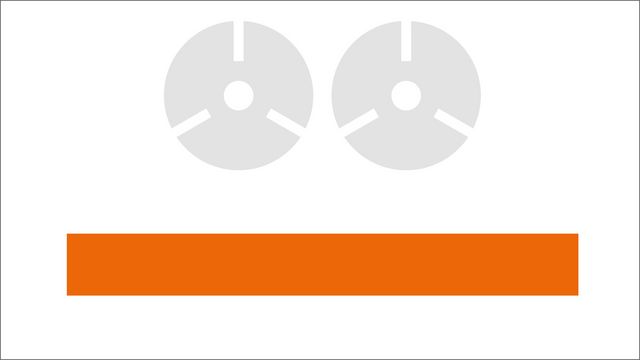

Fügefräsen

Fügefräsen
  • Inklusive Höhenverstellung für die optimale Schneidenausnutzung.

LTronic - Laserkantenwechseleinheit

LTronic Laserkanteneinheit - Die perfekte Nullfuge mit Laserkanten
LTronic Laserkanteneinheit - Die perfekte Nullfuge mit Laserkanten
LTronic Laserkanteneinheit - Die perfekte Nullfuge mit Laserkanten

Laserkanteneinheit LTronic

Die Laserkanteneinheit LTronic ist speziell die LUMINA-Baureihe entwickelt und verarbeitet alle auf dem Markt erhältlichen Kanten mit Funktionsschicht. Für die Laserkantenbearbeitung stehen Ihnen zwei unterschiedliche NIR-Module zur Verfügung:

  • NIR-Modul für Kantenhöhen bis 23 mm (Standard)
  • NIR+-Modul für Kantenhöhen bis Kantenhöhe 45 mm (Option)
    (NIR = Near Infrared Radiation)

Einschalten und sofort einsatzbereit – Die neue Ltronic-Einheit benötigt keine Aufheizzeit und auch keine Aufheizphasen während des Bearbeitungsprozesses. Zudem arbeitet das komplette System absolut geräuschlos, was für Anwender einen klaren Vorteil im Vergleich zu anderen Systemen bietet. Auch der Reinigungsaufwand begrenzt sich auf einen Minimum. Lediglich die integrierte Schutzscheibe des NIR-Moduls muss ein Mal pro Woche kurz gereinigt werden.

Highlight ist die voll in die Steuerung integrierte Kantenbibliothek. Hier sind die gängigsten coextrudierten und nachbeschichteten Kanten werksseitig bereits hinterlegt und können einfach über den serienmäßigen Touchscreen vom Anwender ausgewählt werden. Jede Laserkante benötigt einen spezifischen Energieeintrag, der beispielsweise von der Kantenstärke oder Farbe abhängig ist. Nach der Auswahl stellt Ltronic den jeweiligen Energiebedarf automatisch ein. HOLZ-HER löst das mit seiner Kantenbibliothek vorbildlich.

Glu Jet automatic - Wechselkleberstation

Aufheizen, Kleberwechsel und Reinigung in jeweils nur 3 Minuten

Automatisches Nachladen

  • Der Anpresszylinder drückt die Patrone bzw. das Granulat gegen die Heizeinsätze. Erreicht er eine gewisse Position, gibt ein Sensor an die Steuerung das Signal zum Nachladen. Solange ein Werkstück angeleimt wird, wird das Laden verzögert, bis das Werkstück fertig angeleimt ist. Der Anpresszylinder fährt automatisch zurück, eine neue Patrone bzw. das Granulat fällt aus dem Patronenvorratsschacht in den Heizschacht und wird wieder angedrückt.
  • Spülbohrung für automatisches Reinigen des Systems – zum Beispiel Ausspülen von PUR-Klebern.

Glu Jet automatic wird als Wechselkleberauftragssystem auf einem Rüstwagen im Wechsel mit LTronic aufgebaut. Die Einwechslung erfolgt über eine hochpräzise Schnittstelle mittels HSK-Aufnahme aus der CNC-Technik im maximal zwei Minuten.

Druckwerk - motorisch

Synchron angetriebenes Druckwerk mit automatischer Anpassung an die Vorschubgeschwindigkeit
Synchron angetriebenes Druckwerk mit automatischer Anpassung an die Vorschubgeschwindigkeit

Synchron angetriebenes Druckwerk mit automatischer Anpassung an die Vorschubgeschwindigkeit. Gerade und konische Druckwalzen für eine perfekte Klebefuge.

  • Mit NC-Servoachse zur motorischen Verstellung an die jeweilige Kantenstärke (Option).

Kappaggregat pneumatisch

Kappaggregat pneumatisch - 60 mm
Kappaggregat pneumatisch - 60 mm

Zum Gerade- oder Fasekappen bei Dünnkanten; serienmäßig pneumatisch schwenkbar auf 10 Grad. Hochwertige Ausführung mit stabilem Gussständer.

Sägemotoren jeweils auf zwei Führungen für ein präzises Abkappen der Kantenüberstände.

Fräsaggregat pneumatisch

Fräsaggregat pneumatisch
Fräsaggregat pneumatisch

Multifunktionsfräsaggregat zum Bündigfräsen bis 8 mm Kantenstärke, Radien bis 3 mm, schwenkbar 0 – 15 Grad. Inklusive Diamantwerkzeuge.
Weitere Ausstattung: Integrierte Späneführung im Werkzeug, ProLock-System.

  • Optional auch vollautomatisch gesteuert mit vier NC-Servoachsen und automatischer Schwenkverstellung.

Ziehklingenaggregat

Ziehklingenaggregat
Ziehklingenaggregat

Für die perfekte Glättung von Radien oder Fasen an Kunststoffkanten. Auch als Hochglanzpaket mit vier NC-Servoachsen erhältlich.

Flächenziehklinge (einsatzgesteuert)

Flächenziehklinge (einsatzgesteuert)

Saubere Nachbearbeitung der Fläche. Einsatzgesteuert mit 2 HW-Wendemessern, 4-seitig verwendbar. Die manuelle Nachbearbeitung entfällt.

Flächenziehklinge mit Vor- und Nachtastung

Flächenziehklinge mit Vor- und Nachtastung für Kantenanleimen

Saubere Nachbearbeitung der Fläche mit Vor- und Nachtastung für hohe Vorschubgeschwindigkeiten. 2 HW-Wendemesser 4-seitig verwendbar. Manuelle Nachbearbeitung entfällt. Beide Einheiten automatisch abhebbar für Sonderanwendungen.

Sprüheinrichtungen

Sprüheinrichtung vorn und hinten
Sprüheinrichtung vorn und hinten

Trenn- und Reinigungsmittelsprühgeräte für den Ein- und Auslaufbereich. Antistatik-, Kühl- und Gleitmittel – elektronisch gesteuert über Spezialdüsen – für ein perfektes Kantenfinish (Option).

Schwabbelaggregat

Polieren, bis es glänzt
Polieren, bis es glänzt

Polieren, bis es glänzt; für die komplette Nachbearbeitung. Serienmäßig aufgebaut.


Gut zu wissen

Energiesparen leicht gemacht

Mit dem intelligenten Energiemanagement ECO Mode für HOLZ-HER Kantenanleimmaschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch Geld.

Mehr erfahren


Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Effizienz durch HOLZ-HER Maschinenverbund

HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.

Mehr erfahren


„Leim“-Rollen Sie noch oder sparen Sie schon?

Sparen Sie schon?

„Leim“-Rollen Sie noch oder sparen Sie schon? Bis zu € 1000 / Jahr Ersparnis mit dem patentiertem Glu Jet Düsensystem.

Mehr erfahren


Referenzen


Mehr Informationen

Downloads

Einfach, schnell und umweltfreundlich: weitere Details als PDF-Dokument zum Download.

Prospekt LUMINA 1375 | 1380 (PDF, 5 MB)
