HOLZ-HER LINEA 6015: Vom Handwerk für das Handwerk.

Liegende Plattensäge für Einsteiger und Profis | HOLZHER Linea 6015

Die einen nennen es Sonderausstattung.
Wir nennen es Grundausstattung.

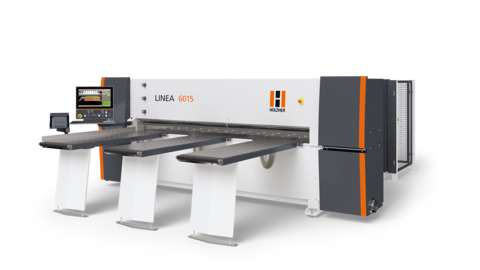

Die HOLZ-HER Druckbalkensäge LINEA 6015 setzt in der Einstiegsklasse neue Maßstäbe.

Stärkste Sägemotoren in ihrer Klasse, schnelle Einstellzeiten beim Vorritzer sowie ein schonendes und kratzfreies Plattenhandling.

Zahlreiche Raffinessen bei Software und Hardware werden auch Sie von der LINEA 6015 überzeugen. Damit Sie auch bei der Qualität Ihres Zuschnittes auf nichts verzichten müssen, bringt die LINEA 6015 schon vieles in der Grundausstattung mit, wie zum Beispiel die Luftbedüsung der Auflage und des Maschinentisches oder dem Vorritzer mit 2,2 kW Leistung.

Die hohen Beschleunigungswerte und das Wegschneiden vom Anschlaglineal sind Garant für schnellste Zykluszeiten und geben Prozesssicherheit.

Preise
x

Unterschiedliche Anforderungen - Unterschiedliche Preise

Der Preis für eine HOLZ-HER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.
Persönliche Beratung
x

Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz

Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.

Das bietet Ihnen die HOLZ-HER LINEA 6015

  • Sägeblattüberstand bis 68 mm
  • Sägeaggregat bis zu 11 kW
  • Vorritzer 2,2 kW
  • Schnittlängen: bis zu 3800mm
  • Schnittbreiten: bis zu 3800mm

Technische Details

Bedienzentrale

Ein perfekt gestalteter Arbeitsplatz bildet die Grundlage für effizientes und ermüdungsfreies Arbeiten. Mit dem 21,5"-Bedienterminal werden HOLZ-HER Plattenaufteilsägen allen Ansprüchen der Maschinenbediener gerecht. Die ergonomisch einstellbare und fixierbare Ablage bietet die Möglichkeit, einen Etikettendrucker, Scanner, Tastatur und Maus bedienerfreundlich zu positionieren.

  • Die Bedienzentrale mit dem großen Multitouch 21,5" Full-HD Bildschirm im 16:9 Format garantiert eine größtmögliche Übersicht mit 3D-Echtzeitgrafik und eine voll-grafische Abarbeitungshilfe.
  • Eine kabellose Maus sowie eine Tastatur in QWERTZ oder QWERTY Anordnung werden Länderspezifisch geliefert.

Massive Luftkissentische

Hohe Funktionalität – perfekte Ergonomie

Die LINEA 6015 orientiert sich in Technik und Ausstattung an hohen Ansprüchen.

  • Luftkissen für den Maschinentisch schonen das Werkstück beim Handling. Ein leistungsstarkes Gebläse, welches abseits in der hinteren Maschineecke platziert ist (Staubschutz), sorgt für ein großflächiges Luftkissen, mit dem sich auch schwere Platten problemlos verschieben lassen.
  • Die stabilen Luftkissentische (1800x600 mm) verziehen sich auch bei schweren Platten nicht.

Das Sägeaggregat der LINEA 6015

  • Hauptsägemotor – Bereits im Standard mit einem kraftvollen 7,5 kW-Motor ausgestattet. Für noch mehr Leistung, kann die LINEA 6015 optional mit einem durchzugstärkeren 11 kW-Motor ausgestattet werden.
  • Sägeblattüberstand – Max. 68 mm für Einzel- & Paketschnitte
  • Der Sägewagen – der auf Linearführungen geführte Sägewagen mit einem Hauptsägeblatt von 300 mm, bewegt sich vibrationsfrei und leistet damit perfekte Präzision für beste Schnittergebnisse.
  • Nuthöhenverstellung – Nuttiefe stufenlos manuell verstellbar von 0-25 mm, über die Steuerung und Optimierung werden die Nutpositionen und Dimensionen programmiert.
  • Bidirektionales Nutprogramm (FCM) Fast-Cut-Modus – Sorgt für kürzeste Zykluszeiten beim Nuten, es wird auch beim Rücklauf des Sägewagens genutet.
  • Automatische Schnittlängenbegrenzung – Erkennt das Werkstückende über eine berührungslose Optik - keine unnötigen Verfahrwege vom Sägewagen, speziell für manuelle Schnitte.
  • Optimierte Schnittlängenautomatik – Der Sägewagen wird über die Optimierung gesteuert - Vorpositionierung vom Sägewagen unter der Platte, Schnittanfang und Schnittende werden berechnet, Verfahrwege ohne Schnitte werden mit maximaler Geschwindigkeit durchgeführt.
  • Vorritzsäge – Der Leistungsstarke 2,2 kW Motor der Vorritzsäge, ritzt mühelos auch harte Dekore wie z.B. HPL. Die Software steuert das Aggregat zum Einstellen des Ritzsägeblattes. Die Höhen- und Seitenverstellung erfolgt manuell bei laufendem Werkzeug. Dies ermöglicht das einfache und perfekte Einstellen der Vorritzsäge in kürzester Zeit und mit minimalem Aufwand.
  • Schnellwechselspannsystem für Haupt- und Vorritzsäge – sorgt für präzise gespannte Sägeblätter und sehr kurze Stillstandszeiten beim Sägeblattwechsel.

Vorritzer

Der Vorritzer der LINEA-Baureihe mit 2,2 kW Leistung hält auch bei harten Beschichtungen und Materialien widerstand.

Das Einstellkonzept verspricht schnellste Rüst- & Justierzeiten. Der Vorritzer wird im laufenden Zustand verstellt.

Revisions- & Lagerzugangsschiebetür

Eine doppelte Schiebetür gibt Zugang zur Maschinenrückseite.

Die Schiebetür bewegt sich auf präzisen Linearführungen. Im hinteren Maschinenbereich unter den Rollenbahnen finden bis zu 6 Europaletten ihren Platz. Der perfekte Zugang für Wartungs- und Reinigungsarbeiten im hinteren Bereich der Druckbalkensäge.

Der Zugang kann wahlweise rechts oder links montiert werden.

Single Press - Winkelanpressvorrichtung

Die gummierte Seitenandruckrolle wird über die Optimierung vorpositioniert und senkt unmittelbar vor dem Werkstück ab. Dies schafft höchste Performance beim Ablängen der Plattenstreifen. Der Seitenandruck wird über die massiven Linearführungen geführt.

Linienlaser für die Schnittlinie

Linienlaser für Schnittlinie

Mit der Visible Cut Line wird mittels einem Laserstrahl die genaue Schnittlinie angezeigt. Damit können auch Schnitte laut manuellem Aufriss positioniert und perfekt zugeschnitten werden. Einen großen Vorteil bringt diese Einrichtung auch beim Zuschnitt von Echtholz (z.B. Anleimer).

Frei programmierbarer Breitenanschlag

Werkstückspannzangen optional in schwimmender Ausführung gleichen Spannungen innerhalb der Plattenpakete nach oben aus.

Stabile Schweißkonstruktion mit präziser und gehärteter Linearführung, sorgt für einen genauen und ruhigen Lauf. Direktantrieb über Zahnstange (Königswelle) und die berührungslose Absolut-Maßabnahme gewährleisten eine hohe Positioniergenauigkeit. Der Motor mit Servotechnologie bewegt den Anschlag schnellstens auf die angewählten Positionen. Das Messystem überprüft sich dauerhaft und selbstständig über den CC Modus (Continuous Checkup).

Präzision und Betriebssicherheit auf Jahre durch hochwertige Komponenten wie abgedeckte, gehärtete und geschliffene Linearführungen auf allen Achsen. Optimierte, extrem steife Maschinen- und Fahrständer für exzellente Bearbeitungsergebnisse.

Nur bei HOLZ-HER:

  • 10 Jahre Garantie auf alle Linearführungen!

Werkstückspannzangen

Perfekter Halt – die Werkstückspannzangen

Die ersten drei Werkstückspannzangen der LINEA 6015 sind speziell für Streifenschnitte eng zusammenliegend. Die Spannzangen können optional schwimmend über eine Linearführung gelagert werden und können so Unebenheiten in den Platten/Paketen ausgleichen. Für den genauen Zuschnitt überfurnierter Teile sind optional gesteuerte Furnieranschläge erhältlich.

Restschnitteinrichtung für die Aufteilung ohne Abfallstück. Die Spannzangen fahren in den ausgesparten Druckbalken ein. Die Platten können bei der Bearbeitung komplett genutzt werden.

Restschnitteinrichtung im Druckbalken

Die Spannzangen fahren vor bis zur Schnittlinie.

Ein Aufteilen der Platte ohne Abfallstück ist möglich, somit kann die Platte bei der Bearbeitung komplett genutzt werden. Bei Kratzschnitten regelt der Sägewagen vollautomatisch die Vorschubgeschwindigkeit für einen sauberen Schnitt.

Stufenloser Spannzangendruck

Über ein Manometer an der Maschinenfront kann der Spannzangendruck stufenlos eingestellt werden. Dies schont empfindliche und weiche Materialien.

Beschickungsrollen

Die massiven Beschickungsrollen aus der Industrieklasse können sowohl stirn- als auch längsseitig an den Maschinentischen angebracht werden. Für das Beladen mit einem Plattenwagen oder mit dem Stapler.

Handbediengerät

Zur Fernsteuerung und leichten Bedienung der Maschine.

Die Spannzangen können aus allen Positionen geöffnet oder geschlossen werden. Außerdem kann der Sägezyklus aus jeder Position um die Maschine herum gestartet oder abgebrochen werden. Die Materialien können vom Bediener in jeder Situation kontrolliert werden.

Das Steuerungspaket CUTCONTROL 2

Das leistungsstarke Softwarepaket für HOLZ-HER Plattenaufteilsägen

Die Steuerung bestimmt entscheidend über das Leistungsvermögen einer modernen Druckbalkensäge. Bei allen HOLZ-HER Plattenaufteilsägen übernehmen die Steuerung CUTCONTROL 2 und die vorinstallierten Softwarepakete EASY-PLAN und OPTI-CUT diese Rolle.

Alles auf einen Blick:

  • Die selbsterklärende Oberfläche ist maßgeblich daran beteiligt, dass Ihre Mitarbeiter ohne großen Schulungsaufwand mit der Maschine richtig und schnell arbeiten können.
  • Die optimierte Anzeige von Informationen überzeugt in Sachen „Übersicht“ (nicht benötigte Tasten und Funktionen sind ausgeblendet).
  • EASY-PLAN-Optimierungssoftware ab Werk vorinstalliert.
  • Prioritätenvergabe einzelner Aufträge jederzeit möglich, Auftragsprogrammierung parallel zum Zuschnitt.
  • Beim NC-Schnitt grafische 3D-Bedienoberfläche für intuitive Bedienung und Maschinenablauffunktion.
  • Programmgesteuerte Vermaßung der Referenzmaße beim Sägeblattwechsel.
  • Informationsanzeige mit Angabe der Laufmeter von Haupt- und Vorritzsäge.
  • Individuelle Anpassung der Funktions- und Parametereinstellungen.
  • Betriebszustände, Service- und Wartungsinterwalle sowie das separat programmierte Energiemanagement, werden in Echtzeit eingeblendet.
