CNC Bohr- & Fräszentrum EVOLUTION 7402 4mat: Das High-Performance CNC-Zentrum für die Bearbeitung auf kleinstem Raum

Das vertikale Bohr- und Fräszentrum EVOLUTION 7402 von HOLZ-HER

Die EVOLUTION Baureihe von HOLZ-HER - Überzeugendes, durchdachtes Industriedesign und extrem stabile Bauart unter Verwendung hochwertiger Qualitätskomponenten. Auf weniger als 5 m² bietet diese einmalige CNC-Maschine die Kapazität eines vollwertigen Bearbeitungszentrums. Kunden, die neben einem reinen Bohraggregat ergänzend ein Fräsaggregat benötigen, finden in der EVOLUTION 7402 die optimale Lösung.

Die technischen Daten der EVOLUTION-Baureihe sprechen für sich: Bearbeitung von Werkstücken bis 920 mm Höhe und unbegrenzt in der Länge bei gleichzeitig geringstem Platzbedarf. Mögliche Materialstärken von 8 bis 70 mm machen die vertikalen Bearbeitungszentren von HOLZ-HER zu Allrounder, die vom Schubkasten über Korpusteile, Möbelfronten und Rückwände die Bearbeitung Ihrer Produkte übernehmen. Kurze Zykluszeiten und extreme Präzision, da Werkstücke bis 1100 mm Länge ohne Umspannen bearbeitet werden. Die solide Konstruktion der EVOLUTION-Baureihe sichert Ihnen höchste Bearbeitungsqualität.

Preise
x

Unterschiedliche Anforderungen - Unterschiedliche Preise

Der Preis für eine HOLZ-HER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.
Persönliche Beratung
x

Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz

Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.

Technische Details

Quattro-HSK 4-fach-Werkzeugwechsler Paket

Neue Möglichkeiten der Bearbeitung mit dem Quattro-HSK Paket

Die 10,3 kW Power-Spindel mit 1.000 bis 24.000 Umdrehungen kommt im Paket mit dem in die EVOLUTION integrierten 4-fach Werkzeugwechsler. Mit diesem Paket erledigt Ihre Maschine 4-seitiges Formatieren, Profilieren, Taschenfräsen als auch Ausschnitte mühelos in einer Aufspannung.

7402 Doors Package

Das optionale EVOLUTION 7402 Türenpaket, bestehend aus einem speziell entwickelten Winkelgetriebe für Schlosskästen und einem Schlosskastenfräser, ergänzt die Möglichkeiten der vertikalen CNC von HOLZ-HER.

Voraussetzung dafür ist das Quattro-HSK-Paket mit dem 4-fach Werkzeugwechsler.

Das Türenpaket erlaubt die komplette Bearbeitung von Türblättern bis max. 70 mm Dicke. Dabei werden die Bandseite und die Schlossseite in zwei Aufspannungen bearbeitet. Der mitgelieferte Ø 16 mm Schaftfräser erlaubt eine Frästiefe von bis zu 115 mm und ermöglicht damit das Einbringen von Schlosskästen mit unterschiedlichen Dornmaßen. Drücker und Schlossbohrungen können ebenfalls präzise über HOPS-Makros eingebracht werden. Nach dem Drehen des Türblatts können in der zweiten Aufspannung Bänder für gefälzte Türen genauso eingelassen werden wie verdeckte Bänder oder Beschläge für Objekttüren.

3-Achs Clamex Paket für die 7402

Mit der EVOLUTION 7402 haben Sie die freie Wahl bei der Verbindertechnik

Die EVOLUTION 7402 mit Quattro-HSK-Ausstattung und dem 3-Achs "Clamex" Werkzeugset ermöglicht dank mitgelieferter Makros zusätzlich zu Dübelbohrungen und dem Einlassen von Cabineo-Verbindern auch das Einfräsen der Taschen für den Lamello Clamex-Verbinder in X- und Y-Richtung sowie in alle vier Kanten der Werkstücke. Sie entscheiden, welche Verbinder für Ihre Anwendung zum Einsatz kommen sollen.

xcut-Paket für die optimale Streifenbearbeitung

xcut-Paket für die optimale Streifenbearbeitung auf der Evolution CNC von HOLZ-HER

Einfach. Effizient. Kostensparend - Vom Plattenstreifen zum fertigen Möbel.

Mit dem xcut-Paket erzeugt die EVOLUTION automatisch die benötigten Werkstücke aus zuvor längs zugeschnittenen Plattenstreifen. Die ansonsten notwendigen Querschnitte vermeiden Sie im xcut-Modus komplett.

Die xcut-Software listet alle anstehenden Jobs am Bildschirm der Maschine auf. Auf diese Weise erhält der Maschinenbediener eine perfekte Übersicht über alle Aufträge. Die Streifen werden präzise auf Länge zugeschnitten, 4-seitig gefräst und, wenn nötig, gebohrt. Die Plattenstreifen werden so optimal in ihrer gesamten Fläche genutzt.

Im sogenannten Kantenmodus können auch bereits bekantete Streifen ausrissfrei auf Länge formatiert werden. So werden die EVOLUTION 7402 und 7405 mit dem optionalen xcut-Paket zum Zentrum Ihrer effizienten Korpusfertigung.

xcut Highlights

  • xcut Tisch – verlängerter Einlauftisch zur sicheren Führung langer Plattenstreifen.
  • Werkstückdatenbank – „Warehouse” inklusive offener CSV-Schnittstelle, Hop-Import und Sortierfunktion.
  • Laservermessung – automatische Längen- und Breitenvermessung der Streifen als Reststückerkennung.
  • Automatische Formatierung – Längen- und Breitenformatierung durch X- und Y-Fräsung.
  • Teileidentifizierung – Werkstückprogramme einfach einlesen und kennzeichnen mittels optionalem Barcode-Scanner und Easy-Label-Druckeinheit mit Etikettensoftware.

7402 4mat heißt Komplettbearbeitung

4-seitige Komplettbearbeitung bis 1500 mm
Vollautomatische Dickenanpassung für Werkstücke von 8 bis 70 mm

4-seitige Komplettbearbeitung bis 800 mm ohne Umspannen

  • Einfach das untere Fügemaß einstellen – der Rest erledigt sich automatisch.

Deutlich verkürzte Bearbeitungszeiten

  • bei gleichzeitig höchster Präzision und Bearbeitungsqualität.

Großzügige Bearbeitungsmaße

  • Bis 920 mm in der Höhe sowie 2500 mm ohne zusätzliche Abstützungen in der Länge. Dabei extrem platzsparend und kompakt.

Vollautomatische Dickenanpassung für Werkstücke von 8 bis 70 mm

  • Ideal für Rückwände, Seiten, Fronten und selbst für Küchenarbeitsplatten. Bei entsprechendem Platz und Sicherheitsabständen in der Werkstatt können diese in beliebiger Länge bearbeitet werden.

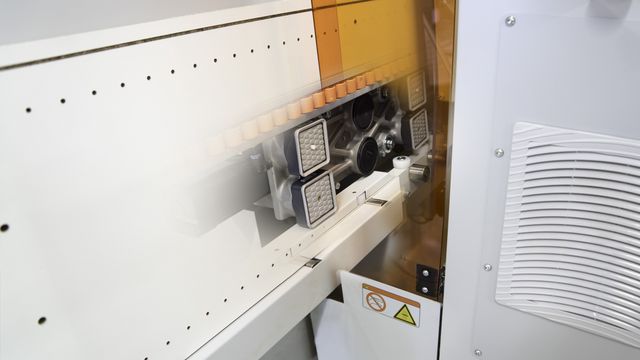

Das besondere Spannkonzept

Vollautomatische Positionierung der Vakuumsauger.

Vollautomatische Positionierung der Vakuumsauger. Andruckautomatik unabhängig von der Materialstärke für beste Ergebnisse und exakte Maßhaltigkeit.

Erstklassig bestückt - der Serienbohrkopf

15 Bohrspindeln für je 5 Reihenbohrungen in X- und Y-Richtung sowie 6 Horizontalbohrer und das integrierte Sägeaggregat

15 Bohrspindeln für je 5 Reihenbohrungen in X- und Y-Richtung sowie 6 Horizontalbohrer und das integrierte Sägeaggregat für schnelle und präzise Ergebnisse. Für höhere Bohrleistungen kann die EVOLUTION Baureihe optional auch mit einem XL-Bohrkopf mit bis zu 22 Bohrspindeln und Nutsäge ausgestattet werden.

Der besonders große XL-Bohrkopf

Für noch höhere Bohrleistungen - auch mit XL-Bohrkopf

Für noch höhere Bohrleistungen - auch mit XL-Bohrkopf

Damit werden das Anwendungsspektrum und die enorme Vielseitigkeit des vertikalen Bearbeitungszentrums weiter erhöht. Mit bis zu 22 Spindeln ausgestattet kann der Kopf großzügig für Lochreihen, Konstruktions- und Durchgangsbohrungen bestückt werden - zeitraubende Bohrerwechsel entfallen.

Vor allem die Möglichkeit den Kopf mit einer zusätzliche Doppelbohrspindel in Y-Richtung und einer extra starken Spindel für Topfbandbohrer auszustatten bringt einzigartige Flexibilität. So können damit z.B. stirnseitig 5 mm und 8 mm Bohrungen in X- und Y-Richtung eingebracht werden – Flexibilität zu Ihrem Vorteil.

Spannender Materialmix

Für die verschiedenartigen Materialien und Bearbeitungsanforderungen stehen bei HOLZ-HER eine Vielzahl an Spezialsaugern bereit.
Massivholzsauger - Ideal für extrem schwere Werkstücke und Anwendungen im Massivholzbereich
In kürzester Zeit rüsten Sie die EVOLUTION zum Einsatz auf Sondermaterialien um.

Für die verschiedenartigen Materialien und Bearbeitungsanforderungen stehen bei HOLZ-HER eine Vielzahl an Spezialsaugern bereit. Das macht die EVOLUTION noch vielseitiger.

Standardsauger mit und ohne Tastventil

  • Ideal für die Plattenbearbeitung

Massivholzsauger

  • Ideal für extrem schwere Werkstücke und Anwendungen im Massivholzbereich

Schneller Wechsel

  • In kürzester Zeit rüsten Sie die EVOLUTION zum Einsatz auf Sondermaterialien um.

Automatische Toleranzkorrektur

Automatische Toleranzkorrektur

Ermittlung des exakten Längenmaßes und automatische Korrektur der Toleranzen für maßabhängige Bohrungen. Perfekte optionale Ergänzung zum hochgenauen Bohren, z.B. auch bei bereits bekanteten Werkstücken.

Kurze Bearbeitungszeiten

Bis zu 35 % kürzere Bearbeitungszyklen

Materialschonend und zeitsparend, da Werkstücke bis 1200 mm Länge ohne Umspannung bearbeitet werden.

  • Bis zu 35 % kürzere Bearbeitungszyklen.

Einzigartige Pic2Plate Software

HOLZ-HER verfügt über die neuartige und patentierte Pic2Plate Software für einfachstes Übernehmen von Bilddateien und die Erstellung von Vektorfräsprogrammen (optional bei 7405 4mat und 7405 Connect).

  • Ergänzen Sie Ihr Produktportfolio um beeindruckende Licht-Reflex-Gravuren mit Tiefenwirkung.
  • Erzeugen Sie einzigartige optische und haptische Kunstwerke auf Ihrer HOLZ-HER EVOLUTION-CNC.
  • Ein normales Foto oder ein Scan genügen, um in wenigen Schritten Kunstwerke für vielfältige Einsatzmöglichkeiten und aus unterschiedlichen Plattenwerkstoffen zu erzeugen.
  • Die Pic2Plate-Software ist kinderleicht zu bedienen!
  • Der integrierte Postprozessor garantiert eine nahtlose Übergabe der Fräsdaten an Ihre HOLZ-HER CNC mit CAMPUS-Software.

Gut zu wissen

Energiesparen leichtgemacht

Mit dem intelligenten Energiemanagement ECO MODE für HOLZ-HER CNC Maschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch bares Geld.

Mehr erfahren


Hocheffiziente Fertigung durch HOLZ-HER Maschinenverbund

Effizienz durch HOLZ-HER Maschinenverbund

HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.

Mehr erfahren


„Leim“-Rollen Sie noch oder sparen Sie schon?

Sparen Sie schon?

„Leim“-Rollen Sie noch oder sparen Sie schon? Bis zu € 1000 / Jahr Ersparnis mit dem patentiertem Glu Jet Düsensystem.

Mehr erfahren
